二、产品特点：
◆ 辅助电源：AC/DC 85~270V；
◆ 测量功能有（电流、电压、功率、电能、零序/漏电）；
◆ 具有速断、过载、过流、欠载、缺相、不平衡、剩余电流（接地/漏电）、非电量、启动过长、过压、欠压、欠功率、失压重启、tE 时间等全面的电动机综合保护功能；
◆ 8 路DI 无源干节点输入；
◆ 4 路DO 输出，满足直接起动，星三角起动，自耦降压起动，软起动等多种起动方式，通过通讯总线可实现远程主站对电动机进行实时遥控“启/停”操作；
◆ 抗晃电确保电动机运行不间断，重启动功能在短时欠压、失压时用于电动机分批重起；
◆ 具有标准的RS-485 通讯接口，采用MODBUS-RTU 通讯协议，保证了上位机通讯的快速可靠；
◆ 具有DC4-20mA 模拟量输出接口，直接与DCS 系统相接，可实现对现场设备的监控；
◆ 具有系统时钟和50 次事件记录功能，系统时钟记录当前时间（年、月、日、时、分、秒、毫秒）；
◆ 故障记录功能记录电动机发生故障的时间，故障原因；
◆ 显示部分采用中文点阵液晶屏，界面友好；
◆ 可以替代各种电量表、信号灯、热继电器、电量变送器等常规元件，减少了柜内电缆连接及现场施工量，可靠性和综合性价比远高于传统方案；
三、功能配置：
|
保护功能
|
包含速断、过载、缺相、不平衡、过流(阻塞)、欠载、启动过长、外部故障(2路)、欠压、过压、欠功率、tE时间、失压重起功能(抗晃电)等
|
|
控制方式
|
保护起动模式、直接起动模式、双速起动模式、正反转起动模式、星三角起动模式、自耦降压起动模式、软启动器配合起动模式、变频器配合起动模式等
|
|
通讯功能
|
RS485接口通讯协议：MODBUS-RTU
|
|
开关量输入
|
8路DI，与各种起动方式配合使用
|
|
继电器输出
|
4路DO，与各种起动方式配合使用
|
|
模拟量输出
|
一路DC4-20mA
|
|
故障记录
|
50条事件记录，记录电动机发生故障的原因、时间
|
|
测量显示 |
三相线电压、功率、功率因数、电能、三相电流、频率
|
|
定值设置 |
各种保护定值查询、各种保护定值设定
|
四、适用场所：
广泛应用于煤矿、石化、冶炼、电力、水泵、风机、建筑等行业
。

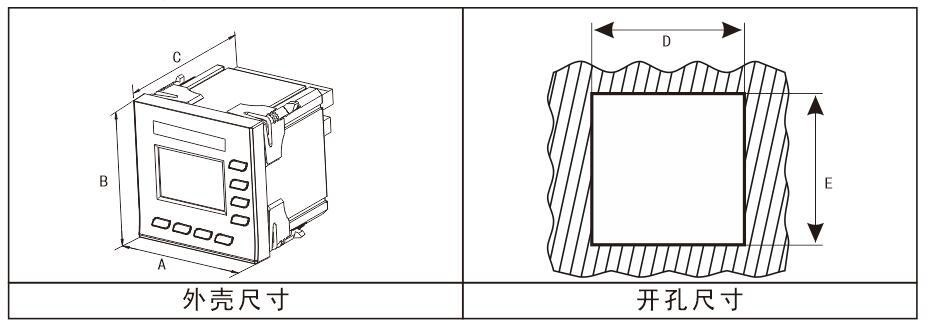

五、外观尺寸：
|
