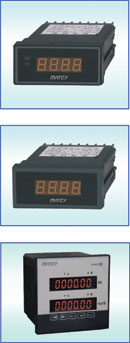

产品概述
MT300单相智能电力仪表广泛应用于各行业供配电场所、自动化以及智能化网络监控系统等用电场所，可选择测量电流、电压、有功功率、无功功率、功率因数、频率、有功电能等电力参数，此产品具有多种扩展辅助功能，有监视开关状态的两路开关量输入、控制开关动作的一路继电器输出、一路4—20mA模拟量变送输出接口、以及RS485/MODBUS通讯接口，用户可根据具体的应用选择相应的功能。

性能特点
◆ 开关电源供电，交直流两用电源
◆ 单一电参数和多种电参数测量组合可选
◆ 多种辅助功能可选
◆ 任意设定电流变比
技术指标
◆ 输入额定电压：AC100V/57.7V、 AC380V/220V
◆ 输入额定电流：1A或5A
◆ 测量精度：0．5级
◆ 模拟量输出：4～20mA直流信号，最大400Ω负载
◆ 继电器输出：AC220V/5A DC30V/5A
◆ 工作电源：AC/DC220V 功耗小于2VA
◆ 绝缘强度：2KV（测试电压为交流有效值）
◆ 绝缘电阻：≥50MΩ
◆ 工作温度：-35℃ ～ +70℃
◆ 储存温度：-40℃ ～ +70℃
◆ 相对湿度：5%～95%

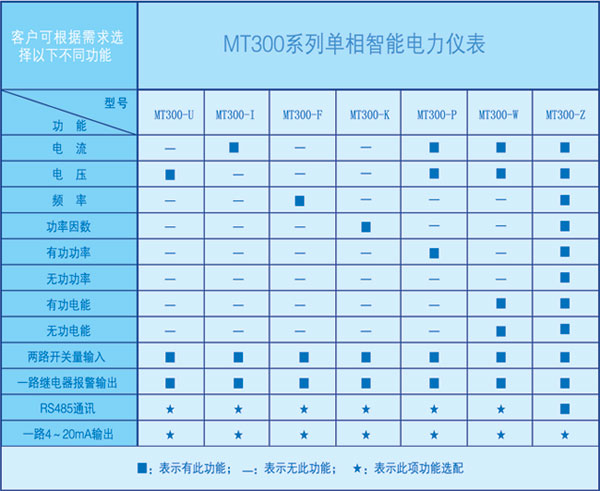

MT300系列单相智能电力仪表选型指南

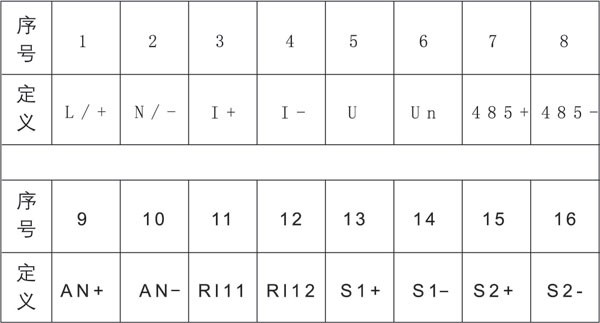

MT300系列单相智能电力仪表背部端子定义图

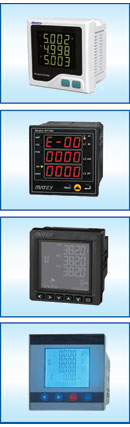

产品概述
MT500三相智能电力仪表广泛应用于各行业供配电场所、自动化以及智能化网络监控系统等用电场所，可选择测量电流、电压、有功功率、无功功率、功率因数、频率、有功电能等电力参数，此产品具有多种扩展辅助功能，有监视开关状态的两路开关量输入、控制开关动作的两路继电器输出、一路4—20mA模拟量变送输出接口、以及RS485/MODBUS通讯接口，用户可根据具体的应用选择相应的功能。

性能特点

◆ 开关电源供电，交直流两用电源
◆ 单一电参数和多种电参数测量组合可选
◆ 多种辅助功能可选
◆ 任意设定PT，CT变比
◆ 数码管显示或LCD显示可选

技术指标

◆ 接线方式：三相三线、三相四线
◆ 输入额定电压：AC100V/57.7V、 AC380V/220V
◆ 输入额定电流：1A或5A
◆ 测量精度：0．5级
◆ 模拟量输出：4～20mA直流信号，最大400Ω负载
◆ 继电器输出：AC220V/5A?? DC30V/5A
◆ 工作电源：AC/DC220V??? 功耗小于2VA
◆ 绝缘强度：2KV（测试电压为交流有效值）
◆ 绝缘电阻：≥50MΩ
◆ 工作温度：-35℃ ～ +70℃
◆ 储存温度：-40℃ ～ +70℃
◆ 相对湿度：5%～95%

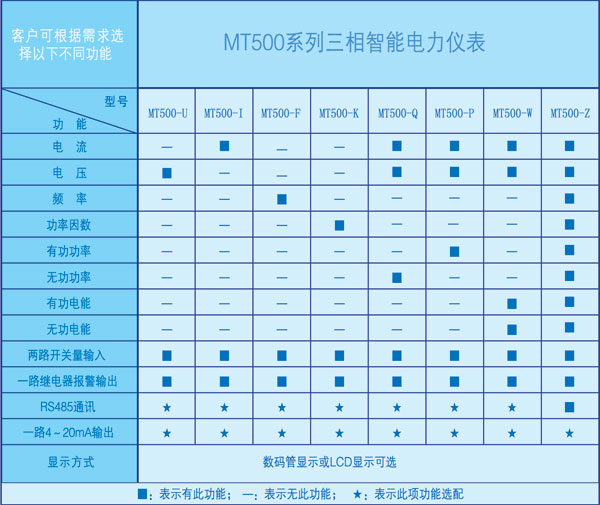

MT500系列三相智能电力仪表选型指南

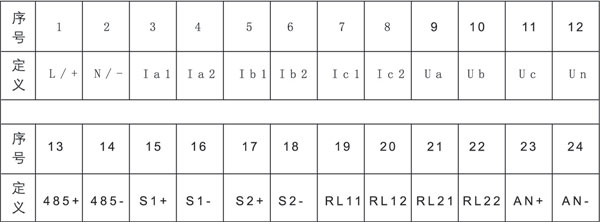

MT500系列三相智能电力仪表背部端子定义图

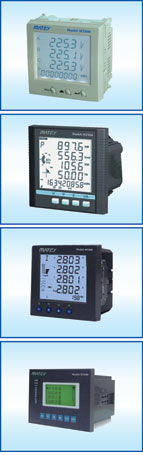

产品概述

MT800多功能电力监控仪表具有测量电流、电压、有功功率、无功功率、谐波、电能等电力参数。同时该仪表具有强大的扩展辅助功能，31次谐波分析、时钟和事件记录、越限报警、复费率统计、8路开关量输入/4路继电器输出、一路模拟量输出接口，可以完成过压、欠压、过流、超频、断相的报警/保护和相关事件的记录。

性能特点

◆ 适用于220KV以下各电压等级系统，满足高中低压网络的监控需要
◆ 集中遥测，遥控，遥信功能与一体
◆ 同时测量多种电力参数，带有RS485通信接口
◆ 提供高达31次谐波分析
◆ 定值越限功能
◆ 复费率统计功能
◆ 事件记录功能
◆ 任意设定CT，PT变比

技术指标
◆ 接线方式：三相三线、三相四线
◆ 输入额定电压：AC100V/57.7V、 AC380V/220V
◆ 输入额定电流：1A或5A
◆ 测量精度：0．5级
◆ 模拟量输出：4～20mA直流信号，最大400Ω负载
◆ 继电器输出：AC220V/5A?? DC30V/5A
◆ 工作电源：AC/DC220V??? 功耗小于2VA
◆ 绝缘强度：2KV（测试电压为交流有效值）
◆ 绝缘电阻：≥50MΩ
◆ 工作温度：-35℃ ～ +70℃
◆ 储存温度：-40℃ ～ +70℃
◆ 相对湿度：5%～95%

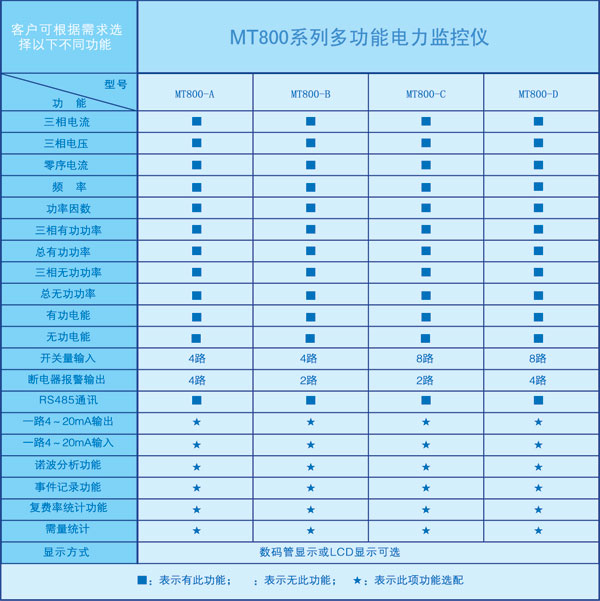

MT800系列多功能电力监控仪选型指南

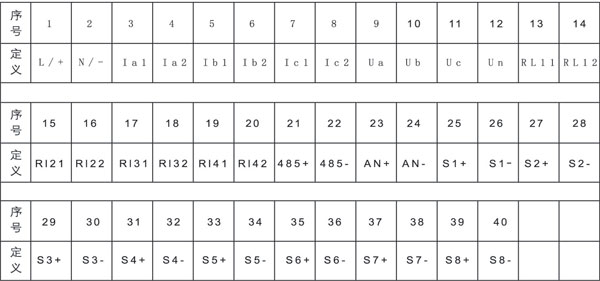

MT800系列多功能电力监控仪背部端子定义图
