电气接点温度在线监测装置概述
电力设备在长期运行过程中，户内6KV-35KV开关柜中的动静触头、母线搭接处、电缆接头处；户外隔离开关、主变套管线夹等部位均会在负载电流流过时出现接点部位温度升高，产生过热现象，引起绝缘老化导致击穿短路。为了更好监测这些部位的发热情况，监测其温度走向并进行早期判断，对电力系统的安全可靠运行具有重要意义。

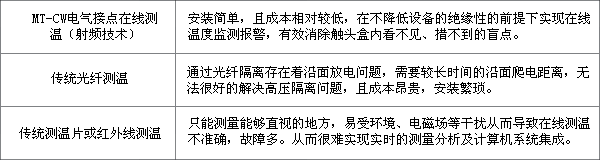

MT-CW电气接点在线测温系统与传统测温比较
MT-CW电气接点在线测温系统简介
◆ 可视化操作：界面友好并采用人性化设计，系统时间可显示与设置，单机系统支持1~24路温度监测显示，多机系统支持可多达4068路温度集中显示；记录最近各通道报警时间及温度数据，且告警记录掉电不丢失；分组显示各个测温点的温度监测情况。
◆ 报警功能：可根据现场情况分别设置上限温度及极限温度值。
◆ 模块功能：采集模块运用低功耗设计，使用智能动态测量技术，采用高性能锂电池为模块提供工作电源。电池设计常温下使用寿命10年，高温下使用寿命5年。
◆ 通信接口：采用全隔离RS485通信接口及Modbus通信协议，可与测温监控后台或综合自动化厂家进行实时数据通信，实现遥测功能。
◆ 可靠的软硬件抗干扰措施及理想的测量精度：MT-CW系列装置为了消除一些因高压开关柜在运行所产生的强电场、磁场及强电磁干扰，在软件设计上应用数字编码、解码技术、剔除干扰信号，并使用了软件滤波算法处理采集的数据；在硬件上采用金属屏蔽，加强各级滤波消除高频干扰，温度发射模块与测温点处于同一电位，减少了电场的影响。
◆ 安装方便、可靠：测温发射模块与接收模块之间使用无线射频技术，不降低电气设备的绝缘性能；安装时只需保证发射、接收模块处于开关柜同一室内，即可实现数据完整无误传输，不存在发射、接收模块安装角度问题。
◆ 产品外观特性：结构简单，体积小巧、便于安装、不改变开关柜结构
结构及工作原理
MT-CW电气接点在线测温系统是我是我司自主研发的在线温度监测装置，采用主动式工作方式， 由MT-CW系列主机、接收模块、发射模块及热电偶四部分构成。发射模块与热电偶同处在高压区，
接收模块与MT-CW系列主机装在开关柜上，处于低电位。接收模块与发射模块之间采用无线射频传送数据。
主要功能
- 测温点即时温度显示，允差±1℃
- 显示并存储最高温度值
- 显示并存储最高温度发生的时刻
◆ 设置报警温度值
◆ 报警输出口：
当温度超过40℃时 （出厂设定值。用户可重新设定）预报警，装置上报警指示灯黄灯闪烁；
当温度超过70℃时（出厂设定值。用户可重新设定）报警，装置上报警指示灯红灯常亮，启动报警
接点。报警事件记录：一共可存储24条报警记录。
◆ 时钟调整
◆ 装置故障
◆ 具有微机联网通讯接口（RS485接口），实现远程监控（选配）
技术特点
高压隔离
实现高压设备在线监测，首先要解决高压隔离问题。本产品采用无线射频进行信号传送，它具有隔离彻底、结构简单、抗干扰能力强、工作可靠等特点。
抗干扰措施
为消除高压设备在运行中因强电场、磁场及强电磁产生的干扰，MT-CW系列产品同时采用软、硬件抗干扰措施，在软件设计上应用数字编码、解码技术，剔除干扰信号，并使用了软件滤波技术；在硬件上采用金属屏蔽，加强各级滤波消除高频干扰。检测器与测温点处于同一电位，减少电场的影响。另外为消除随机干扰，利用触头温度变化相对缓慢的特点，对检测点信号反复接收，多次采集，排除异常数据以保证数据可靠，通过以上综合措施，整机有了较好的抗干扰能力，测量数据稳定可靠。
供电方式
为消除强电场的影响，温度发射模块与测温点处同一高电位，发射模块工作电源采用高性能锂电池供电。
热稳定性
温度发射模块安装在主导电回路上，测量点温度可达120℃以上，这就要求发射模块有良好的热稳定性，由于热电偶与发射模块之间用导线联接，发射模块可远离高温区，安装在导电回路温度较低处(一般可在80℃以下)，从而降低了发射模块耐高温的要求。与此同时采用美国进口的热稳定性较好的热电偶，并在模拟信号通道上合理设置温度补偿，使系统达到较高的热稳定性。本监测仪在测量点温度为30～120℃，环境温度为80℃以下，测量精度可控制在±2℃以内。
主要技术指标
◆ 电源：AC/DC 85~265V 50Hz
◆ 主机工作环境：
温度：-10℃~65℃ 湿度：<95%RH
◆ 热电偶测温范围：
户内高压开关柜 -55℃~125℃
户外隔离开关、主变套管线夹：-50℃~300℃
◆ 测温精度：±2℃
◆ 射频传输距离
户内：20米； 户外：300米
◆ 温度采集频率：每15s～20s 测试／发送一次
◆ 采集模块电源：高性能锂电池；使用寿命：10年（常温）
◆ 测温通道： 24个
◆ 通讯接口：RS-485 ，Modbus协议，1200、2400、4800、9600波特率可选
使用范围及使用实例

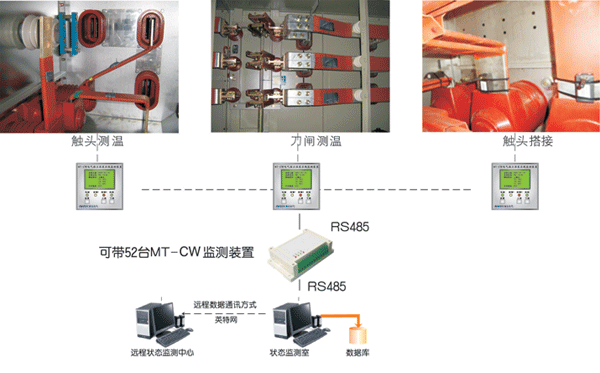

户内6KV-35KV开关柜
MT-CW系列高压电气接点在线测温装置广泛应用于电力、冶炼、化工、水泥、石油、煤炭等行业6KV-35KV的户内开关柜。这些而开关柜内有裸露高压、空间封闭狭小，无法进行人工巡查测温,传统的测温方式都无法有效地解决这个问题，无线测温系统是将温度传感器安装到开关柜内的带电接头触点上,对柜内动静触头、母线搭接处、电缆接头处进行在线测量该点温度后,以无线方式将数据上传,集中显示,并实现超温报警.还可与电力自动化系统连接,用户在远端监视设备温度运行状态，系统发现设备温度异常,自动远程报警,以便及时消除事故隐患。

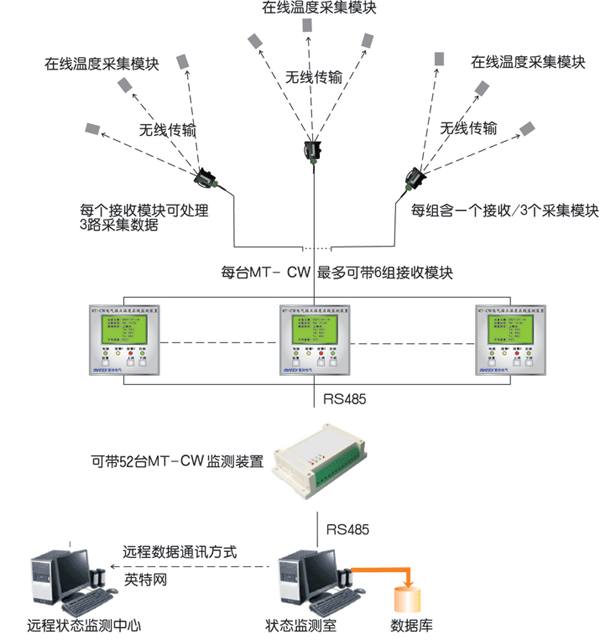

注：每台MT-CW最多可带6组接收模块

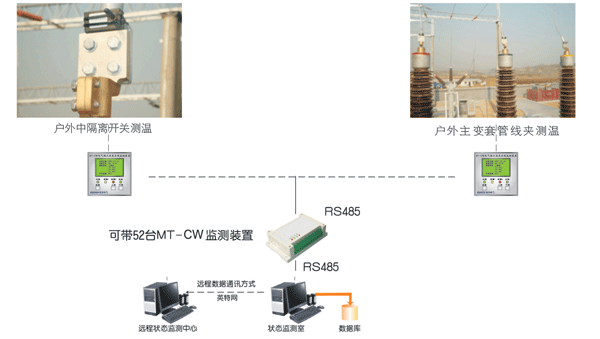

升压站、变电站户内35KV-220KV-500KV隔离开关、主变套管线夹
随着我国电力的高速发展，国家电网公司已经逐渐要求变电站实现“无人值守”综合自动化变电站。但在升压站、变电站户外35KV-220KV-500KV中隔离开关、主变套管线夹在长期的运行中由于大电流或者表面氧化腐蚀或者老化等原因会造成设备过热甚至出现严重事故，因此时时监测这些接点的温度，对于过热提前报警，防患于未然，确保升压站、变电站安全运行具有重要意义。
|
